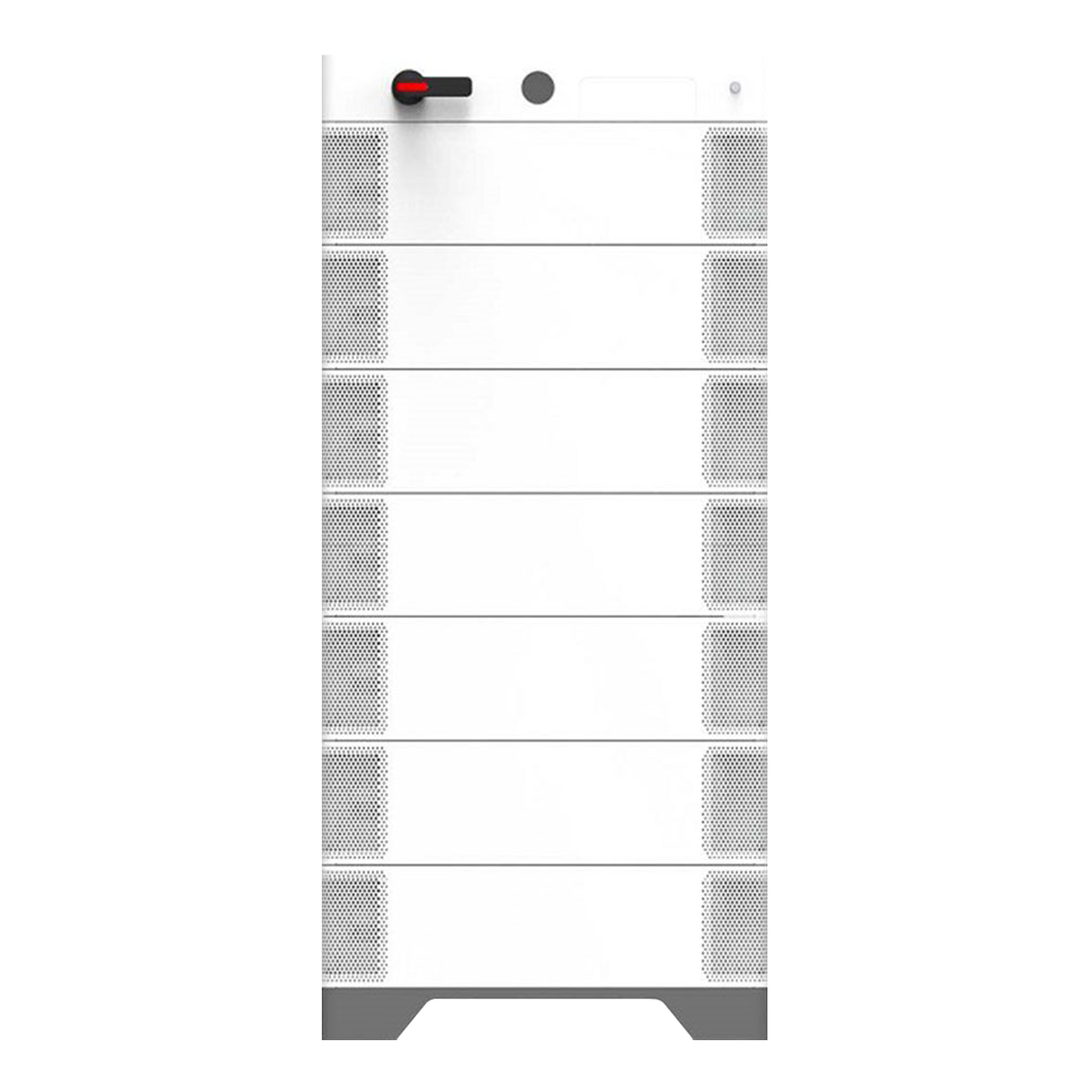

AXE 30-65H-1H-E1
鋰鐵電池
AXE 30-65H-1H-E1
應用場景：工商儲能案場
產品特色
- 高安全性磷酸鋰鐵電池
- 電池模組化設計，支援30~65kWh靈活擴展
- 支援1C連續充放電
- 100%三相不平衡輸出和150%離網過載能力
- 支援多櫃併聯運行
型號
| AXE 30.0H-1H-E1 | AXE 35.0H-1H-E1 |
|---|---|
| AXE 40.0H-1H-E1 | AXE 50.0H-1H-E1 |
| AXE 65.0H-1H-E1 |
產品規格
| 型號 | AXE 30.0H-1H-E1 | AXE 35.0H-1H-E1 | AXE 40.0H-1H-E1 | AXE 50.0H-1H-E1 | AXE 65.0H-1H-E1 |
|---|---|---|---|---|---|
| 控制單元 | AXE 1000100-C1 | AXE 1000100-C1 | AXE 1000100-C1 | AXE 1000100-C1 | AXE 1000100-C1 |
| 控制單元數量 | 1 | 1 | 1 | 1 | 1 |
| 電池模組 | AXE 5.0H-1H-E1 | AXE 5.0H-1H-E1 | AXE 5.0H-1H-E1 | AXE 5.0H-1H-E1 | AXE 5.0H-1H-E1 |
| 串聯模組數量 | 6 | 7 | 8 | 10 | 13 |
| 電池容量 | 30.72kWh | 35.84kWh | 40.96kWh | 51.2kWh | 66.56kWh |
| 可用容量 | 27.64kWh | 32.25kWh | 36.86kWh | 46.08kWh | 59.90kWh |
| 最大輸出功率 | 30kW | 35kW | 40kW | 50kW | 65kW |
| 最大充/放電流 | 100A | 100A | 100A | 100A | 100A |
| 尺寸 (長 x 寬 x 高) | 800 x 600 x 2200mm | 800 x 600 x 2200mm | 800 x 600 x 2200mm | 800 x 600 x 2200mm | 800 x 600 x 2200mm |
| 重量 | ≤0.45t | ≤0.5t | ≤0.55t | ≤0.65t | ≤0.8t |
| 額定電壓 | 307.2V | 358.4V | 409.6V | 512V | 665.6V |
| 工作電壓範圍 | 278.4~340.8V | 324.8~397.6V | 371.2~454.4V | 464~568V | 603.2-738.4V |
| 防護等級 | IP20 | IP20 | IP20 | IP20 | IP20 |
| 安裝方式 | 落地式 | 落地式 | 落地式 | 落地式 | 落地式 |
| 工作溫度範圍 | -10°C ～ 50°C | -10°C ～ 50°C | -10°C ～ 50°C | -10°C ～ 50°C | -10°C ～ 50°C |
| 相對濕度 | 5%～95% | 5%～95% | 5%～95% | 5%～95% | 5%～95% |
| 冷卻方式 | 風冷 | 風冷 | 風冷 | 風冷 | 風冷 |
| 保固 | 5/10年 | 5/10年 | 5/10年 | 5/10年 | 5/10年 |
| 噪音 | <65dB | <65dB | <65dB | <65dB | <65dB |
| 最高海拔高度 | ≤2000m | ≤2000m | ≤2000m | ≤2000m | ≤2000m |
| 控制單元 | AXE 1000100-C1 | AXE 1000100-C1 | AXE 1000100-C1 | AXE 1000100-C1 | AXE 1000100-C1 |
|---|---|---|---|---|---|
| 尺寸 (長 x 寬 x 高) | 600 x 482.6 x 133.35mm | 600 x 482.6 x 133.35mm | 600 x 482.6 x 133.35mm | 600 x 482.6 x 133.35mm | 600 x 482.6 x 133.35mm |
| 重量 | ≤20kg | ≤20kg | ≤20kg | ≤20kg | ≤20kg |
| 通訊接口 | CAN/RS485/USB | CAN/RS485/USB | CAN/RS485/USB | CAN/RS485/USB | CAN/RS485/USB |
| 工作電壓範圍 | 100V-1000Vdc | 100V-1000Vdc | 100V-1000Vdc | 100V-1000Vdc | 100V-1000Vdc |
| 最大電流 | 100A | 100A | 100A | 100A | 100A |
| 監測參數 | SOC,系統電壓，電流，電池電壓，電池溫度，PCBA溫度 | SOC,系統電壓，電流，電池電壓，電池溫度，PCBA溫度 | SOC,系統電壓，電流，電池電壓，電池溫度，PCBA溫度 | SOC,系統電壓，電流，電池電壓，電池溫度，PCBA溫度 | SOC,系統電壓，電流，電池電壓，電池溫度，PCBA溫度 |
| 電池模組 | AXE 5.0H-1H-E1 | AXE 5.0H-1H-E1 | AXE 5.0H-1H-E1 | AXE 5.0H-1H-E1 | AXE 5.0H-1H-E1 |
|---|---|---|---|---|---|
| 電池類型 | 磷酸鐵鋰(LFP) | 磷酸鐵鋰(LFP) | 磷酸鐵鋰(LFP) | 磷酸鐵鋰(LFP) | 磷酸鐵鋰(LFP) |
| 額定容量 | 5.12kWh | 5.12kWh | 5.12kWh | 5.12kWh | 5.12kWh |
| 額定電壓 | 51.2V | 51.2V | 51.2V | 51.2V | 51.2V |
| 電池組工作電壓範圍 | 46.4~56.8V | 46.4~56.8V | 46.4~56.8V | 46.4~56.8V | 46.4~56.8V |
| 電池模組尺寸 (長 x 寬 x 高) | 600 x 482.6 x 133.35mm | 600 x 482.6 x 133.35mm | 600 x 482.6 x 133.35mm | 600 x 482.6 x 133.35mm | 600 x 482.6 x 133.35mm |
| 電池模組重量 | ≤50kg | ≤50kg | ≤50kg | ≤50kg | ≤50kg |
| 符合標準 | CE/CEC UN 38.3, IEC 62619, IEC 62620, IEC 60730, IEC 61010, IEC 61000-6-2/4/7, BattG 2006/66/EC |
|---|
